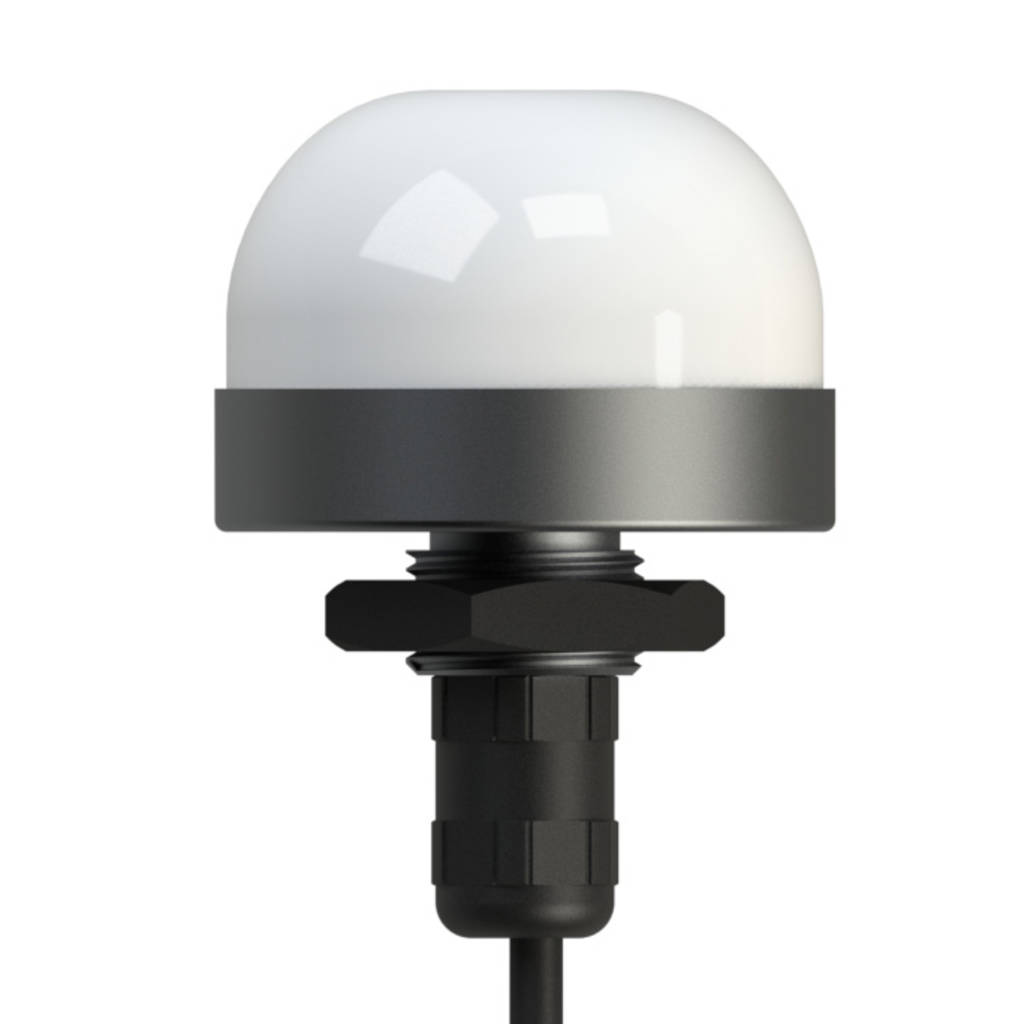

Intense Dome 50 di Pfannenberg
Segnalatore luminoso LED RGB compatto, progettato per indicare in modo chiaro e immediato gli stati di macchine e impianti.
La superficie luminosa diffusa assicura una percezione omogenea a 360°, mentre il formato compatto – con un diametro di soli 52 mm – ne facilita l’integrazione anche dove lo spazio disponibile è limitato. Un unico dispositivo permette di utilizzare differenti colori di segnalazione, tra cui rosso, giallo, verde, blu e bianco.
Disponibile anche con interfaccia IO-Link, DOME 50 può essere parametrizzato direttamente dal sistema di automazione per una gestione più flessibile della segnalazione.
Perchè scegliere Intense Dome 50?
DOME 50 è pensato per le applicazioni nelle quali occorre rendere chiaramente visibile lo stato della macchina senza ricorrere a una torretta tradizionale. La forma a cupola e la superficie LED completamente diffusa permettono al segnale di essere percepito da qualsiasi direzione, mantenendo allo stesso tempo un ingombro molto contenuto.
La struttura combina un diffusore in policarbonato con un corpo in alluminio e offre un elevato livello di protezione per l’impiego in ambienti industriali. Il collegamento mediante connettore M12 facilita inoltre l’integrazione elettrica del dispositivo.
- Visibilità a 360°: superficie LED diffusa e uniforme per una chiara percezione del segnale da ogni direzione.
- Segnalazione multicolore: rosso, giallo, verde, blu e bianco disponibili in un unico dispositivo.
- Design compatto: diametro di 52 mm e altezza visibile di soli 37 mm
- Connessione semplice: collegamento tramite connettore M12 a 4 poli.
- Protezione e conformità: IP67, IK07, NEMA 4 e approvazione UL. Le caratteristiche visive della luce continua sono conformi alla DIN EN 842.
Controllo avanzato con IO-Link
DOME 50 IO-Link consente di gestire la segnalazione direttamente dal sistema di automazione, parametrizzando colori, intensità luminosa, frequenza di lampeggio e modalità di funzionamento senza interventi direttamente sul dispositivo. Oltre alla luce continua, la versione IO-Link permette infatti di utilizzare modalità lampeggiante e flash e di regolare la luminosità in funzione dell’applicazione.
L’integrazione avviene tramite IO-Link V1.1 e file IODD. Sono supportate le funzioni di Block Parameterization e Data Storage, che consentono di centralizzare e conservare la configurazione del dispositivo. DOME 50 IO-Link dispone inoltre di una funzione di autodiagnostica con LED di stato, utile per verificare il corretto funzionamento del segnalatore.
CARATTERISTICHE TECNICHE
| Caratteristica | INTENSE DOME 50 | INTENSE DOME 50 IO-Link |
|---|---|---|
| Alimentazione nominale | 24 V DC | 24 V DC |
| Range operativo | 21–27 V DC | 21–30 V DC |
| Assorbimento | 40 mA | 85 mA |
| Colori LED | Rosso, giallo, verde, blu, bianco | Rosso, giallo, verde, blu, bianco |
| Modalità luminose | Luce continua | Continua, lampeggiante, flash |
| Intensità luminosa | 10 cd | Fino a 10 cd, regolabile |
| Grado di protezione | IP67 / NEMA 4 | IP67 / NEMA 4 |
| Resistenza agli urti | IK07 | IK07 |
| Temperatura di esercizio | Da -20 °C a +50 °C | Da -20 °C a +50 °C |
| Collegamento | M12, 4 poli, tipo A | M12, 4 poli, tipo A |
| Dimensioni visibili | Ø 52 × 37 mm | Ø 52 × 37 mm |
| Materiale diffusore | Policarbonato | Policarbonato |
| Corpo | Alluminio verniciato nero | Alluminio verniciato nero |
| Vita utile LED | ≥ 50.000 h | ≥ 50.000 h |
| Peso | 70 g | 80 g |
Vuoi maggiori informazioni o una consulenza personalizzata su questa soluzione?
L’azienda tedesca Pfannenberg è presente sul mercato dal 1954. E’ specializzata nella produzione di prodotti e sistemi per la gestione termica dei quadri elettrici, ma anche dispositivi di segnalazione visiva e acustica di sicurezza, antincendio, per l’edilizia, per i processi industriali, e per l’allarme in caso di applicazioni in aree pericolose, nonché luci destinate ad applicazioni artistiche. Opera in tutto il mondo ed è in grado di fornire prodotti riconosciuti per l’elevata qualità. La capacità di fornire soluzioni personalizzate è un ulteriore punto di forza
