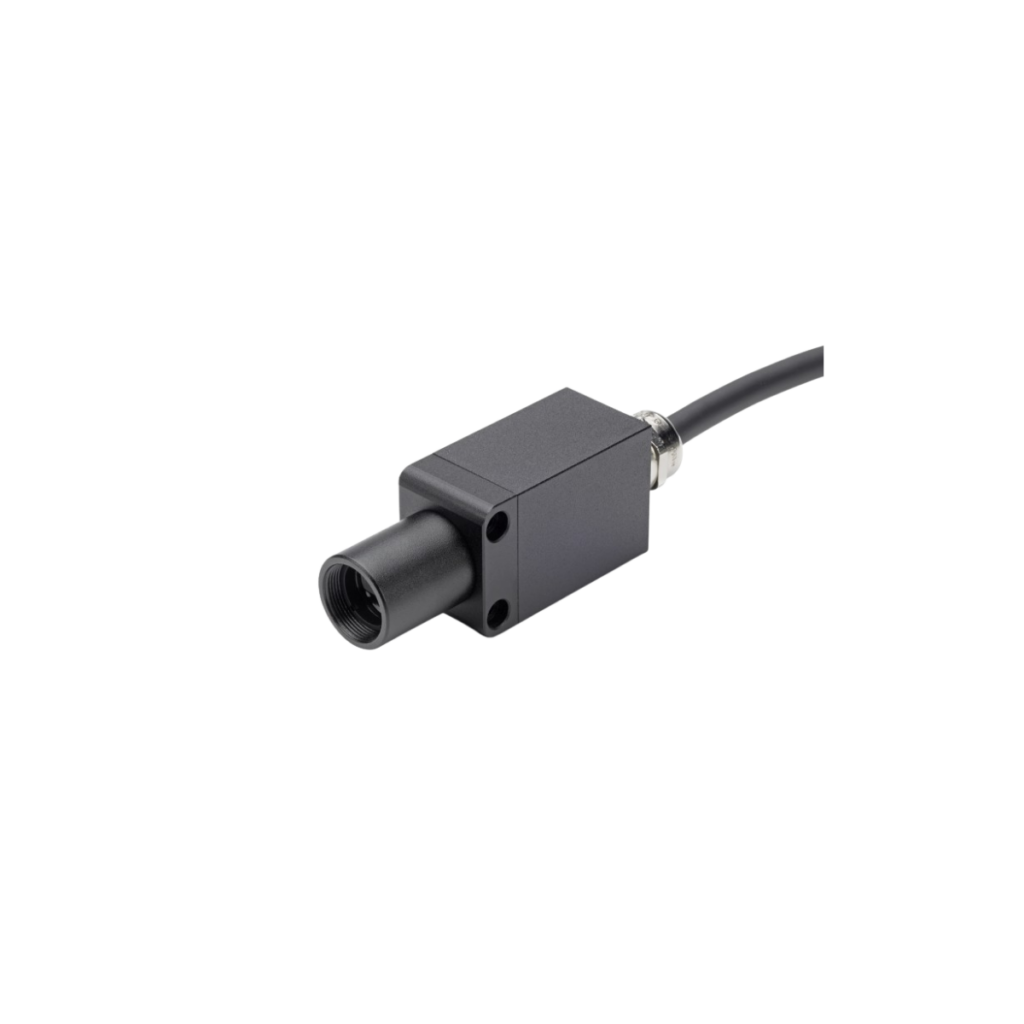

PyroCube di Calex
PyroCube di Calex è una famiglia di sensori di temperatura a infrarossi sviluppata per applicazioni che richiedono caratteristiche ottiche, spettrali o dinamiche specifiche. La gamma comprende versioni dedicate a misure rapide, target di dimensioni molto ridotte, vetro, film plastici e metalli, oltre a modelli general purpose. Tutti i sensori integrano un LED di puntamento che visualizza posizione e dimensione dell’area misurata.
Perché scegliere PyroCube?
PyroCube è indicato quando la misura non può essere affrontata efficacemente con un sensore general purpose. Materiale del target, dimensioni dell’area da misurare e velocità del processo possono richiedere lunghezze d’onda, ottiche e tempi di risposta specifici.
Le diverse versioni della gamma permettono quindi di selezionare il sensore in funzione dell’applicazione, mantenendo una piattaforma comune per uscita, comunicazione e configurazione.
- Modelli dedicati a vetro, film plastici, metalli e target molto piccoli
- Versioni specifiche per processi ad alta velocità
- Differenti ottiche e lunghezze d’onda in funzione del materiale da misurare
- LED rosso di puntamento integrato su tutta la gamma, per visualizzare l’area effettivamente misurata
- Uscita analogica, allarme e comunicazione digitale per l’integrazione nel sistema di controllo
- Interfaccia touch screen PM030 opzionale per configurazione, allarmi e data logging
| CARATTERISTICHE TECNICHE | |
|---|---|
| Uscita analogica | 4–20 mA di default; disponibili anche 0–20 mA, mV/°C e uscita in tensione |
| Uscita allarme | Open drain, 27 V DC, 0,2 A |
| Comunicazione digitale | RS232C Modbus RTU |
| Emissività | Regolabile da 0,3 a 1,0 |
| Averaging | Regolabile fino a 5 secondi |
| Puntamento | LED rosso integrato, per visualizzare posizione e dimensione dell’area di misura |
| Alimentazione | 5–27 V DC, 100 mA max.; la tensione minima richiesta dipende dal tipo di uscita selezionato |
| Connessione | Cavo cablato direttamente al sensore |
| Grado di protezione | IP67 |
| Temperatura ambiente operativa | Da 0 °C a 50 °C |
| Temperatura di stoccaggio | Da -15 °C a 70 °C |
| Umidità operativa | 30–85% RH, senza condensa |
Nota: sul sensore senza interfaccia PM030, il comando del LED di puntamento e l’uscita allarme condividono la stessa connessione e non possono essere utilizzati contemporaneamente.
| VERSIONI DISPONIBILI | |||
|---|---|---|---|
| Serie | Applicazione | Caratteristica distintiva | Modelli |
| S | General purpose | Per la misura della maggior parte dei materiali non metallici non riflettenti, con piccoli spot e risposta rapida |
PCU-S1.6 PCU-S3.0 PCU-S5.5 |
| F | Processi ad alta velocità | Tempo di risposta fino a 1 ms per rilevare variazioni rapide della temperatura |
PCU-F3.5 PCU-F7.0 |
| G | Vetro | Lunghezza d’onda specifica per migliorare la misura della temperatura superficiale del vetro; indicato anche per processi di ricottura |
PCU-G7.0 PCU-G20.0 |
| GH | Vetro ad alta temperatura | Per applicazioni ad alta temperatura sul vetro, comprese fusione e sigillatura vetro-metallo |
PCU-GH2.2 PCU-GH4.5 |
| P | Film plastici sottili | Ottimizzato per film plastici difficili da misurare con sensori general purpose | PCU-P12.0 |
| XS | Target molto piccoli | Spot di misura estremamente ridotto, adatto ad esempio a componenti elettronici e saldature di piccole dimensioni |
PCU-XSA0.7 PCU-XSB1.0 |
| M | Metalli | Sensori a corta lunghezza d’onda per la misura dei metalli a partire da basse temperature, con tempi di risposta rapidi e spot di dimensioni ridotte |
PCU-MA1.0 PCU-MA2.0 PCU-MA3.5 PCU-MB11.0 |
La scelta del modello dipende dal materiale, dal campo di temperatura, dalla dimensione del target e dalla distanza di misura. Per campo di misura, spot, distanza focale e tempo di risposta del singolo modello, fare riferimento alla relativa scheda tecnica.
